Штифтовой (пиновый) цилиндровый механизм. История, развитие, достоинства и недостатки

Штифтовой (пиновый) механизм - принадлежит к разновидности "цилиндрового" механизма. Название "цилиндровый" происходит от формы конструкции сердечника - в форме цилиндра (к цилиндровым механизмам принадлежат также дисковые, слайдерные и комбинированные, сочетающие несколько технологий).

История и развитие.
Пиновый цилиндровый механизм был изобретен еще в конце XVIII века известным изобретателем, англичанином Джозефом Брамой. Свое изобретение он представил в 1784 году и пообещал вознаграждение тому, кто сумеет вскрыть этот замок. Только спустя 67 лет американский слесарь Альфред Чарлз Гоббс сумел открыть замок. На взлом ему понадобился 51 час времени и набор собственноручно изготовленных эксклюзивных инструментов. С тех пор технология и принцип действия механизма совершенствовалась, форма ключа - видоизменялась. Одно время популярными были пиновые цилиндры с крестообразной формой ключа (пины в таком цилиндре расположены по кругу). Несмотря на предполагаемую высокую секретность - на практике такой цилиндр вскрывается крестообразной отверткой и практически вышел из обихода. На сегодняшний день популярны две основных вариации пинового механизма: с так называемым, "английским" ключом (обычно менее взломостойкая) и "перфорированным" (в обиходе именуемым "компьютерным" или "лазерным").
первый цилиндровый замок и ключ




Штифтовой (пиновый) механизм - самый распространенный на сегодняшний день в Украине. Он используется повсеместно: во врезных замках входных дверей квартир и домов, в навесных замках гаражных и складских помещений, в межкомнатных дверях и т.д. Существуют дешевые цилиндры (в основном это китайские цилиндры с "английским" ключом) и дорогие (продукты европейских производителей с высокой секретностью и дополнительными защитами от взлома).

Причины популярности цилиндровых систем.
Современные цилиндровые замки состоят из двух частей - корпуса и цилиндра. Формы цилиндров стандартизированы и цилиндр можно заменить на другой, такой же формы. Форма цилиндра, распространенная на данный момент - это, так называемая, "каплевидная" форма. Хотя существуют и другие. Также, эти механизмы имеют достаточно высокую степень секретности, в сравнении с другими, вышедшими из употребления, системами.

Общий принцип работы пиновых механизмов.
В пиновых механизмах, кодом (секретом) является комбинация высот пинов. Существует две группы пинов - кодовые (которые расположены в сердечнике и контактируют с ключом) и подпирающие (которые расположены во внешней части и при помощи пружин подпирают кодовые пины). В закрытом положении подпирающие пины давят на кодовые и тем самым перекрывают линию границы сердечника ("линию разъема"), это блокирует его проворот и препятствует открыванию. Чтобы разблокировать вращение сердечника - необходимо выставить все кодовые пины так, чтобы линия границы сердечника освободилась. Сделать это можно оригинальным ключом от цилиндра, или, как вариант - одним из способов взлома. устройство цилиндрового пинового замка

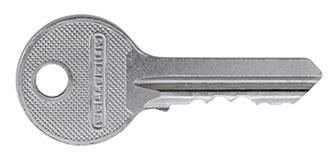

английский ключЦилиндровый механизм под "английский" ключ.
Английская форма ключа (еще называют "зубчатый" ключ) - имеет нарезку зубьев с одной стороны. Ключ входит в цилиндр только в одном, вертикальном положении (зубья располагаются снизу). Такая версия цилиндров применяется в основном в недорогих замках: внутри дверных ручек межкомнатных дверей, на дешевых навесных замках подсобных помещений, в дешевых цилиндрах врезных дверных замков. Хотя некоторые модели превосходят по цене и секретности некоторые дешевые цилиндры с "перфорированным" ключом. Различаются системы по количеству пинов: 5-пиновые, 6-пиновые. Чем больше пинов - тем больше количество возможных комбинаций и степень секретности. В основном, количество комбинаций английского ключа будет на порядок меньше, чем количество комбинаций перфорированного. Также бывают "английские" ключи с двумя рядами пинов - ключ такого цилиндра имеет уже не плоскую форму, а дополнен наличием зигзагообразного профиля.

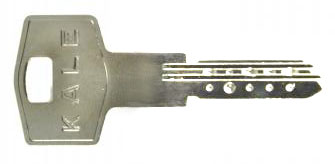

перфорированный ключЦилиндровый механизм под перфорированный ключ.
Перфорированный ключ ("лазерный" или "компьютерный" ключ, "профильный" ключ) - усовершенствованная вариация пинового цилиндрового механизма. Ключ имеет с обеих сторон насечки-лунки, входит в цилиндр горизонтально и любой стороной. Хотя "работает" в евроцилиндрах только одна часть ключа - расположенная снизу, соприкасающаяся с пинами (кроме моделей с пинами с обеих сторон). Существуют цилиндры с перфорированным ключом повышенной секретности - в них используются дополнительные технологии, увеличивающие взломостойкость.

Плюсы штифтовых механизмов.
Относительно надежная конструкция, служит долгое время - если механизм изготовлен из качественных сплавов, с высокой точностью и с соблюдением технологии. Может быть усложнен дополнительными боковыми пинами, противоотмычными пинами и другими элементами. Современные взломостойкие перфорированные цилиндры имеют защиту от копирования. Дубликат ключа изготавливается только при наличии специальной карты с кодом ключа и только в специальных авторизованных центрах.

Минусы штифтовых механизмов.
Существуют технологии вскрытия, работающие исключительно на пиновых механизмах - напимер, бампинг. Некоторые дешевые пиновые механизмы (с низкой взломостойкостью) можно вскрыть, орудуя лишь двумя проволоками. Штифтовой механизм имеет в основе секретности пины, которые могут некорректно работать при загрязнении (однако на практике качественный цилиндр служит долго, даже из среднего ценового сегмента).

Способы вскрытия пиновых механизмов.
Основной метод, применяемый для вскрытия пиновых цилиндры - бампинг (дисковые или слайдерные системы бампингу не поддаются). Подробнее об этом методе вскрытия - в статье "взлом методом бампинга". Также, для для "английских" невзломостойких цилиндров срабатывает метод "самоимпрессии" цилиндровых замков. В основе метода - отпечатывание комбинации пинов на мягком материале (например на фольге), который помещается внутрь цилиндра при помощи ключа-болванки. Остальные известные методы - вскрытие отмычками, выбивание, свертка и высверливание - характерны для всех видов цилиндров. Стоит отметить, что в некоторых моделях пиновых цилиндров содержатся так называемые противоотмычные пины, которые работают против взлома отмычками.

Виды защиты пиновых цилиндров:
- Антибампинговые пины. Такие пины препятствуют вскрытию бампингом (например, в ISEO R90 - расположены сбоку).
- Телескопические пины. Еще называют система "пин в пине". Чтобы открыть такой цилиндр, следует выставить оба пина - внешний и внутренний, что значительно усложняет вскрытие отмычками и бампингом.
- Несколько рядов пинов. Дополнительный ряд пинов усложняет вскрытие, может быть установлен как с той же стороны, так и с противоположной стороны - сверху.
- Интерактивная пружина (особенность цилиндров Mul-t-lock). Является активным элементом ключа, который взаимодействует с секретным пином внутри цилиндра, что противодействует бампингу.


Популярные модели штифтовых механизмов. Советы по выбору.
Такие производители, как Apecs, Mult-lock, ISEO - имеют широкий модельный ряд цилиндров и широкий ценовой диапазон. Это позволяет потребителю выбрать цилиндр, оптимальный по соотношению цена/качество. Выбирая из среднего ценового сегмента можно остановить свой выбор, скажем, на моделях Apecs или Mul-t-lock - у этих производителей есть бюджетные взломостойкие цилиндры.

Если есть возможность приобрести цилиндры подороже - можно смотреть в сторону дорогих вариантов ISEO. Например, модель Iseo R90 имеет 13 пинов, защиту от высверливания, пины против отмычек, пины антибампинга, интерактивный пин и многое другое. Заявленное количество комбинаций - 220 000 000.

Чтобы подобрать (максимально подходящий для Вашего замка и кошелька) вариант пинового цилиндра - обращайтесь к консультантам "Киевспецсталь". Наши специалисты владеют актуальной информацией и помогут подобрать качественную модель исходя из требований безопасности и Ваших пожеланий.
